Mã: SP0063
80.000đ
100.000đ
THÔNG SỐ KỸ THUẬT:
Chip chính: STM8
Điện áp làm việc: 5-30VDC
Thời gian trễ: 0~10s
Đóng ngắt được các thiết bị AC/DC tối đa 10A
Công suất tối đa 2000W.
Kích thước: 5.3cm x 18cm
Khối lượng: 100g
HƯỚNG DẪN SỬ DỤNG:
Để bật relay, cần nối đất chân TRIG hoặc nhấn nút bấm trên mạch.
Sau 1 khoảng thời gian trễ T, relay trở về trạng thái ban đầu.
Chỉnh thời gian trễ bằng biến trở, nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
MODULE TẠO THỜI GIAN TRỄ, TƯƠNG THÍCH VỚI CẢM BIẾN, THÍCH HỢP LÀM BÌNH RÓT RƯỢU, MẠCH RỬA TAY TỰ ĐỘNG PHIÊN BẢN MỚI:

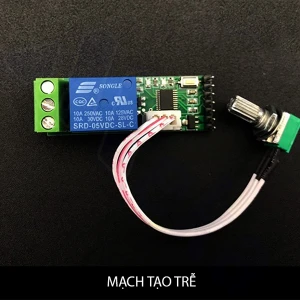

ETD VIỆT NAM vừa ra mắt thêm phiên bản mới cho khách hàng lựa chọn: Nối dài thêm chiết áp và hàn thêm jump vào đầu IN, OUT (chiều dài dây nối: 10cm)
THÔNG TIN SẢN PHẨM:

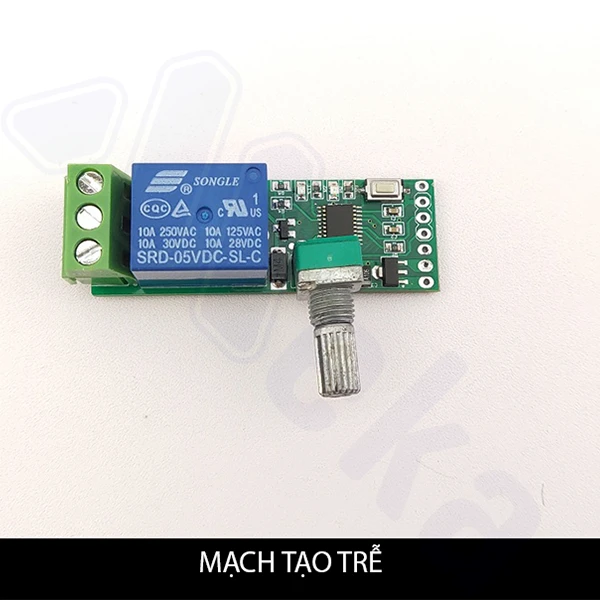

Mạch tạo thời gian trễ MTE-V1 do ETD VIỆT NAM thiết kế và sản xuất
Là phiên bản nâng cấp của mạch relay 1 kênh và các loại mạch trễ phổ thông đang bán ngoài thị trường, MTE-V1 sử dụng chip STM8 giúp module hoạch động chính xác hơn so với NE555
Module tạo trễ hoạt động giống như bộ hẹn giờ và có đầu ra là tiếp điểm relay tiện lợi cho nhiều mục đích sử dụng của khách hàng. Đặc biệt phù hợp với các thiết bị rửa tay tự động trong mùa covid.
NGUYÊN LÝ HOẠT ĐỘNG:
Sau khi nhấn nút nhấn hoặc nối đất chân TRIG, relay nhảy, sau một thời gian T relay trở về trạng thái ban đầu.

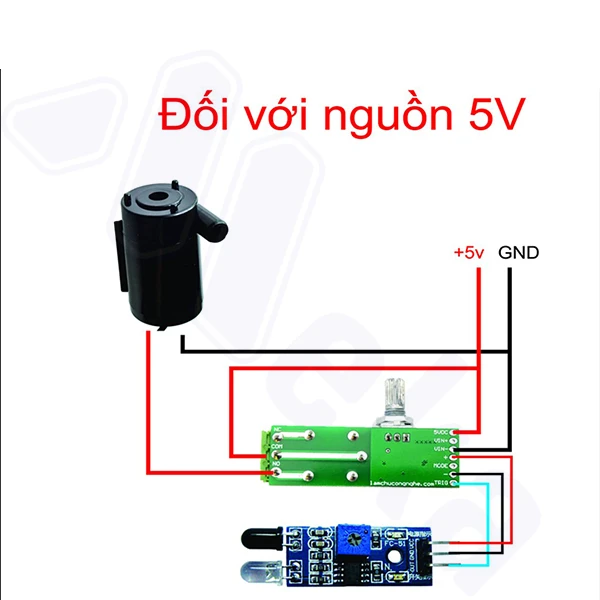

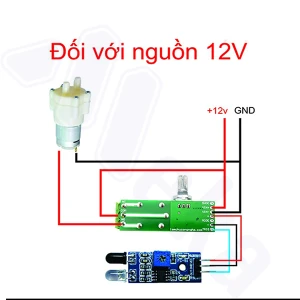

ĐẤU NỐI: (THAM KHẢO HÌNH)
ỨNG DỤNG:
Mạch tạo thời gian trễ đóng ngắt relay với ngõ ra là tiếp điểm relay, được ứng dụng trong các sản phẩm cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC STM8 và điều chỉnh được thời gian trễ bằng biến trở.
